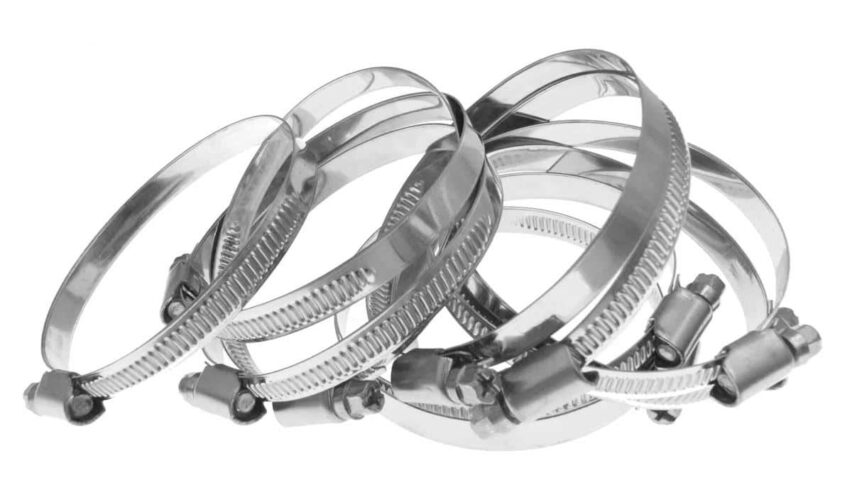

Samo mocne dokręcenie obejmy nie gwarantuje, że połączenie przewodu pozostanie szczelne przez cały okres pracy. W instalacjach ciśnieniowych, układach podciśnienia, maszynach czy pojazdach na miejsce styku węża z króćcem działają jednocześnie ciśnienie, drgania, zmiany temperatury i odkształcenia materiału. Jeśli któryś z tych czynników nie został uwzględniony, wyciek może pojawić się nawet wtedy, gdy podczas montażu wszystko wyglądało poprawnie. Metalowa obejma ma więc nie tylko zacisnąć przewód. Jej zadaniem jest utrzymanie możliwie równomiernego docisku na obwodzie i zachowanie go w warunkach, w których wąż stale pracuje.
Siła zacisku to nie wszystko
Najczęstszy błąd polega na traktowaniu obejmy jak elementu, który można po prostu dokręcić mocniej. Tymczasem skuteczność połączenia zależy od współpracy kilku części: króćca, przewodu i samego zacisku. Jeśli średnica obejmy jest niewłaściwa, opaska może pracować blisko końca swojego zakresu, a nacisk nie rozłoży się tak, jak zakładano.
Znaczenie ma też budowa przewodu. Miękki wąż gumowy odkształca się inaczej niż przewód zbrojony tworzywem lub stalą. W tym drugim przypadku uzyskanie stabilnego docisku wymaga konstrukcji, która przenosi większe siły bez miejscowego zgniatania materiału. Zbyt wąska taśma może koncentrować nacisk na niewielkiej powierzchni, podczas gdy szersza obejma rozkłada go na większym obwodzie.
Nie pomaga też nadmierne dokręcanie. Jeżeli przewód zostanie uszkodzony przy krawędzi taśmy albo zbyt mocno ściśnięty, początkowo może pozostać szczelny, lecz z czasem osłabione miejsce stanie się początkiem nieszczelności.
Skąd biorą się nieszczelności po kilku godzinach lub dniach pracy?
Połączenie, które jest szczelne tuż po montażu, może zachowywać się inaczej po nagrzaniu instalacji, kilku cyklach ciśnienia lub dłuższej pracy maszyny. Elastomer węża zmienia kształt pod obciążeniem, a drgania mogą powodować mikroruchy między przewodem i króćcem. Gdy docisk jest nierówny albo obejma znajduje się w niewłaściwym miejscu, szczelność stopniowo maleje.
Do typowych przyczyn problemów należą:
- dobranie zakresu zacisku zbyt blisko minimalnej lub maksymalnej średnicy obejmy;
- umieszczenie obejmy za daleko od obszaru, w którym wąż opiera się na króćcu;
- zastosowanie konstrukcji niedostosowanej do sztywnego lub zbrojonego przewodu;
- uszkodzenie powierzchni węża przez krawędź zacisku albo nadmierny docisk;
- korozja elementu mocującego w środowisku, do którego jego materiał nie jest przeznaczony;
- pozostawienie zabrudzeń, oleju lub nierówności na powierzchni króćca.
W praktyce dwie identyczne obejmy mogą działać zupełnie inaczej, jeśli jedna trafi na elastyczny przewód o równym obwodzie, a druga na twardy wąż zbrojony pracujący pod pulsującym ciśnieniem.
Co zmienia konstrukcja typu GBS?
W bardziej wymagających połączeniach stosuje się obejmy GBS z zamkiem przegubowym. Taka konstrukcja jest przeznaczona między innymi do przewodów ssawnych i ciśnieniowych, także tych o większej twardości lub ze zbrojeniem. Istotna jest tu szeroka, mocna taśma oraz śrubowe zamknięcie, które umożliwia uzyskanie dużej siły obwodowej.
W zależności od wykonania znaczenie mają również elementy ograniczające ryzyko uszkodzenia węża, takie jak odpowiednio ukształtowany mostek czy zaokrąglone krawędzie taśmy. Nie chodzi więc o samą wartość momentu dokręcania. Konstrukcja obejmy ma przenieść siłę na przewód w sposób kontrolowany i utrzymać połączenie podczas pracy.
Jeśli obejma zaciskowa metalowa ma współpracować z przewodem o konkretnej średnicy i budowie, przydatne jest porównanie zakresów mocowania oraz dostępnych wykonań. Angren prezentuje takie elementy, w tym warianty MINI GBS i nierdzewne GBS, https://www.opaskizaciskowe.pl/k125,obejmy-gbs-i-inne-obejmy-metalowe-zaciskowe.html. Pozwala to zestawić małe średnice z rozwiązaniami przeznaczonymi do większych i bardziej obciążonych przewodów.
Materiał obejmy powinien odpowiadać środowisku pracy
Nieszczelność nie zawsze wynika z błędu montażowego. W wilgotnym, zasolonym albo chemicznie agresywnym otoczeniu problemem może być postępująca korozja. Osłabienie taśmy, śruby lub zamka oznacza spadek siły docisku, nawet jeśli początkowo połączenie było wykonane prawidłowo.
Dlatego w praktyce spotyka się różne klasy materiałowe obejm. Warianty nierdzewne W4 są wykonywane ze stali AISI 304, natomiast W5 ze stali AISI 316, stosowanej tam, gdzie wymagania dotyczące odporności korozyjnej są jeszcze wyższe. Nie oznacza to, że każdy układ potrzebuje stali nierdzewnej. W suchej przestrzeni technicznej inne wykonanie może być wystarczające, ale w maszynie pracującej na zewnątrz, instalacji narażonej na środki chemiczne czy środowisku morskim dobór materiału staje się częścią bezpieczeństwa połączenia.
Ważna jest przy tym spójność całej konstrukcji. Nierdzewna taśma nie rozwiąże problemu, jeśli pozostałe elementy mocujące są słabiej odporne na środowisko lub jeśli sam króciec i przewód nie są przeznaczone do takich warunków.
Montaż trzeba oceniać także po uruchomieniu instalacji
Dobre połączenie rozpoznaje się nie po tym, jak wygląda bezpośrednio po skręceniu, lecz po tym, czy zachowuje szczelność podczas normalnej pracy. Po pierwszych cyklach temperatury i ciśnienia można skontrolować miejsce mocowania, zwłaszcza w układach narażonych na drgania.
Podczas takiej kontroli uwagę zwracają między innymi:
- ślady wilgoci, osadu lub medium w pobliżu krawędzi przewodu;
- przesunięcie węża względem króćca;
- miejscowe wybrzuszenie gumy przy obejmie;
- ślady przecięcia, przetarcia albo odkształcenia powierzchni przewodu;
- korozja śruby, taśmy lub zamka;
- zmiana położenia obejmy po serii cykli roboczych.
Jeśli problem się pojawia, samo ponowne dokręcenie śruby nie powinno być pierwszym odruchem. Najpierw trzeba ustalić, czy źródłem nieszczelności jest za mały docisk, niewłaściwy zakres obejmy, uszkodzony przewód, zły stan króćca czy nieodpowiedni materiał mocowania. Dopiero wtedy korekta ma sens.
Metalowa obejma jest niewielkim elementem, ale pracuje dokładnie w miejscu, w którym szczelność całego układu zależy od równowagi między siłą zacisku a podatnością przewodu. Gdy ta równowaga zostanie zachowana, połączenie lepiej znosi ciśnienie, drgania i zmiany temperatury bez kompensowania błędów coraz mocniejszym dokręcaniem.
